纺织品起毛起球不同试验方法的比较

纺织品起毛起球不同试验方法的比较，在使用过程中，纺织品不可避免地要反复经受摩擦，很多纤维中的纤维两端会露出表面，形成茸毛，当这些茸毛不能很快脱落而继续经受摩擦时，就会形成颗粒状，呈现起球，从而使织物的外观受损。纺织品抗起毛球常用到的测试方法有四种：马丁代尔法，起球箱法，随机翻滚法和圆轨迹法。所以今天就为大家比较下纺织品起毛起球不同试验方法


2008年全国纺织品标准化技术委员会发布了GB/T4802.1-2008《织物起毛起球性能的测定第1部分圆轨迹法》、GB/T4802.2-2008《织物起毛起球性能的测定第2部分改型马丁代尔法》、GB/T4802.3-2008《织物起毛起球性能的测定第3部分起球箱法》三个检测织物抗起毛起球性能的标准，分别替代各自1997年版的标准，新标准从2009年3月1日开始实施。GB/T4802.4-2009《织物起毛起球性能的测定第4部分随机翻滚法》于2009年6月19日获批准，将于2010年2月1开始实施。本文根据这四种织物起毛起球性能的不同检测方法进行试验，并对结果进行比较，同时对有多种测试条件的测试方法进行测试条件的比较，分析各测试条件对测试结果的影响，从而分析标准中指标的合理性、试验方法的科学性及新旧标准的更替对产品标准产生的影响。


一、四种检测方法的比较

1.1四种检测方法试验原理和仪器设备的比较

四种检测方法试验原理和仪器设备的比较具体见表1。

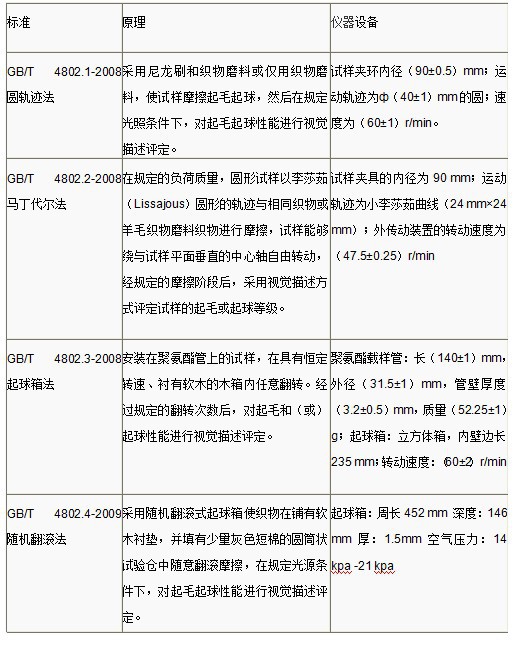

表1四种检测方法试验原理和仪器设备的比较

1.2对四项起球检测标准的试验分析比较

选择精纺机织面料、半精纺机织面料、粗纺机织面料及针织面料四块具有代表性的织物作为测试样品进行以下试验：1同一测试方法不同测试条件的。2同一面料四种标准的织物起毛起球性测试。

1.2.1包含多种测试条件的两个检测标准的实验结果分析

1.2.1.1GB/T4802.1-2008圆轨迹法标准实验结果

依据GB/T4802.1-2008标准中的A~F六种试验条件，分别对精纺机织面料和半精纺机织面料进行测试。具体实验条件见表2。测试结果见表3。

表2GB/T4802.1-2008标准中的A~F六种试验条件参数

表3圆轨迹法不同试验参数类别的测试结果

由表3可看出在六种试验条件中，A试验条件为圆轨迹法起球标准中严重的测试条件；F试验条件为圆轨迹法起球标准中轻的测试条件。其他四种试验条件轻重程度居中。同一块面料选择不同的测试条件，其起球测试结果大相差1.5级左右。

1.2.1.2GB/T4802.2-2008马丁代尔法标准实验结果

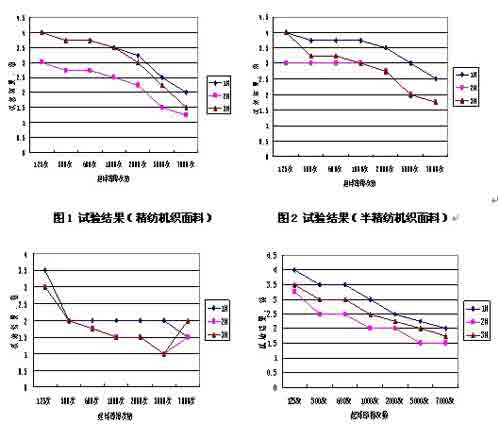

GB/T4802.2-2008标准中试验条件包括负荷质量(415g/155g)、磨料(标准羊毛织物/织物本身)和摩擦次数(评级的6个阶段)。根据这三个因素设计三种试验，分别为编号为1#：负荷质量为155g，磨料为织物本身，各评级阶段均进行评定；2#：负荷质量为415g，磨料为织物本身，各评级阶段均进行评定；3#：负荷质量为415g，磨料为标准羊毛织物，各评级阶段均进行评定。利用上述三种试验条件对四块样品进行测试，分析比较三个因素对测试结果的影响。具体测试结果见图1~图4。

从精纺机织面料(图1)、半精纺机织面料(图2)、针织面料(图4)的曲线图中可发现，2#试验的曲线几乎处于低位置，3#试验居中，1#试验处于高位置。曲线处于越低位置说明起球越严重，对应试验的试验测试条件越重。所以测试条件由重至轻的排列顺序为：2#、3#、1#。即负荷质量为415g，磨料为织物本身的测试条件重，其次为负荷质量同为415g，磨料为羊毛标准磨料的测试条件；负荷质量为155g，磨料为织物本身的测试条件轻。经过分析可知，磨料为织物本身比磨料为标准羊毛织物更容易使织物起球，从2#和3#试验(负荷质量相同，磨料不同)可看出马丁代尔法起球试验中磨料为织物本身比磨料为标准羊毛织物更容易使织物起球；从1#和2#试验(磨料相同，负荷质量不同)可看出磨料为起球能力较重的标准羊毛磨料，而负荷质量不同，415g重，而155g为轻，可看出负荷质量的起球作用比磨料更大。

由以上四个图可看出，GB/T4802.2-2008标准起球测试条件的负荷质量、磨料、起球摩擦次数对测试结果及变化趋势均有很大影响。负荷质量对测试结果影响和磨料对测试结果影响均可达1级；而摩擦次数对测试结果影响可达2.5级，且并非摩擦次数越多起球结果越差。


1.2.2四种起球测试方法的测试和结果比较

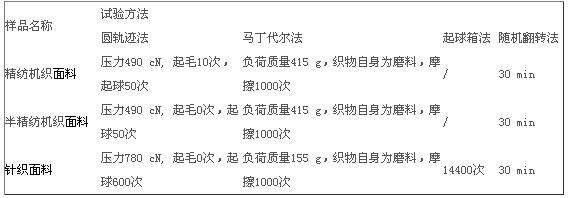

结合三种面料的特征，根据四种起毛起球性能测试标准选择试验条件进行实验。具体见表4。表4四种起毛起球性能测试试验条件比较

测试结果具体见表5。

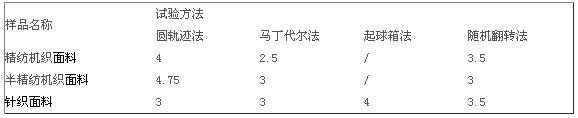

表5四种起毛起球性能测试结果

由表5可知：对于机织面料测试结果：圆轨迹法＞随机翻滚法＞=马丁代尔法。对于针织面料测试结果：起球箱法＞随机翻滚法＞圆轨迹法=马丁代尔法，即圆轨迹法与马丁代尔法起球条件轻重相差无几，均较重，其次为随机翻滚法起球，轻的为起球箱法起球。

同一块面料选择不同的试验方法，其测试的结果相差很大。严重的如半精纺机织面料的圆轨迹法与马丁代尔法的测试结果相差几乎接近2级。而对于针织面料起球箱法测试结果比圆轨迹法或马丁代尔法要轻1级。


二、试验方法探讨

2.1圆轨迹法起球方法

(1)GB/T4802.1-2008标准中试验条件的选择分类不清晰，造成一块面料可能可选择多种试验条件或无条件可选择。如该标准的A试验条件适用于运动服，B试验条件适用于合成纤维长丝织物，而对于采用合成纤维长丝织物制成的运动服则可采用A、B两种测试条件。但对于纯化学短纤维制成的面料及纯棉、纯蚕丝等面料如参照该标准分类则无条件可选。虽然该标准中作出备注：未列的其他织物可以参照表中所列类似织物或按有关各方商定选择参数类别。但这样也给操作带来不确定性。因此，建议对该标准的试验条件的适用织物类型进行更加清楚细致的分类，避免以上情况的发生。

(2)同一块面料选择不同的测试条件，其起球测试结果大相差1.5级以上。所以如果产品标准需选用该标准进行考核实验时，建议注明选用A~F试验条件中的何种条件进行测试，以使检测方法具有性，检测结果有可比性，这样才能保证产品标准中的指标有意义。

(3)我国国标与行标间存在同一检测项目的检测方法不统一的问题。如在针织运动服产品标准FZ/T73007-2002中规定的试验条件为压力780cN，起毛次数0次，起球次数600次，即GB/T4802.1-2008标准中的E试验条件；但由于针织运动服较多都采用合成纤维长丝织物制成，在织物起毛起球性能测试标准GB/T4802.1-2008中，合成纤维长丝织物的试验条件为压力590cN，起毛次数50次，起球次数50次，即B试验条件。这样就可能出现同一种面料在面料检测时合格，制成服装之后再检测变成了不合格的情况，因此建议国标与行标条件统一.


以上是关于“纺织品起毛起球不同试验方法的比较”内容的介绍，希望可以给您带来一些帮助。如您还有疑问，可咨询我们在线客服或者通过拨打我们的技术服务电话15618748368进行咨询。这里有我们专业的工程师为您解答，希望能找到您想要的答案!同时为了方便客户，在泛标官方商城还可以购买此类检测仪器，这里价格优惠，质量有保障。
