【标准】织物起毛起球性能测试标准解析

抗起毛起球性是指将织物在特定的条件下翻滚摩擦一定时间，观看它的表面起毛起球情况。起球是指纤维纠结形成的绒球簇立在织物表面，起毛是指织物表面纤维毛糙不平和 (或) 纤维起毛，导致织物外观的改变。起毛起球是通过评级样照或原样对比进行评定的。那么织物起毛起球性能测试标准都有哪些呢，接下来就为大家详细介绍下吧


　　在使用过程中，纺织品不可避免地要反复经受摩擦，很多纤维中的纤维两端会露出表面，形成茸毛，当这些茸毛不能很快脱落而继续经受摩擦时，就会形成颗粒状，呈现起球，从而使织物的外观受损

　　起毛起球的三个阶段：毛茸的发生、毛球的形成、毛球的脱落。


　　起毛起球的有效预防：

　　除选择合宜纤维原料和成纱加工条件，以使纤维难以从织物中抽出外，织物的树脂整理也可提高抗起球效果。但这种方法会引起手感发硬，所以使毛茸在未形成毛球前即行脱落是一种理想方法。如对纤维进行改性，以使纤维强力下降，受摩擦后即行脱落而不易成球。

　　另外，大多织物进行抗皱、硬挺、抗静电、防污、柔软平滑等整理，可以不同程度提高织物的抗起毛起球性能。棉织物抗皱、硬挺整理后织物抗起毛起球有所提高，合成纤维织物经抗静电或防污整理后，起毛起球现象也有所减轻。

　　目前纺织品常用的起毛起球检测方法包括圆轨迹法、马丁代尔法、起球箱法和随机翻滚法。待测织物的取样应具有代表性，避开褶皱、疵点和布边，且试样之间应不包含相同的经纱和（或）纬纱。起毛、起球或起毛起球的终评定是在规定光源下，对试样的起毛起球性能进行视觉描述评定，级数为5级好，1级差，试样表面效果介于两个级别之间，可评半级。另外，根据织物类型可按照相关标准的试验参数进行试验，但所有类型的织物起毛起球情况不尽相同，因此有关各方也可以可采取一致的转动或翻转次数，并在报告中加以说明。


　　常用的检测标准、原理、应用范围等如下：

　　1、圆轨迹法

　　原理：采用尼龙刷和织物磨料或仅用织物磨料，使试样摩擦起毛起球，然后在规定光照条件下，对起毛起球性能进行视觉描述评定。

　　应用范围：主要在中国使用，其他国家很少用该法。服用的梭织类面料、部分针织面料（如运动服、T恤、内衣等）采用该方法。

　　试样要求：

　　标准：GB/T   4802.1-2008

　　待测试样要求：5个直径（113±0.5）mm的圆形试样

　　磨料类型：尼龙刷（起毛）+标准全毛华达呢织物（起球）或仅用全毛华达呢织物（起球）

　　磨料尺寸：尼龙刷为仪器的固定装置，全毛华达呢取直径（140±0.5）mm的圆

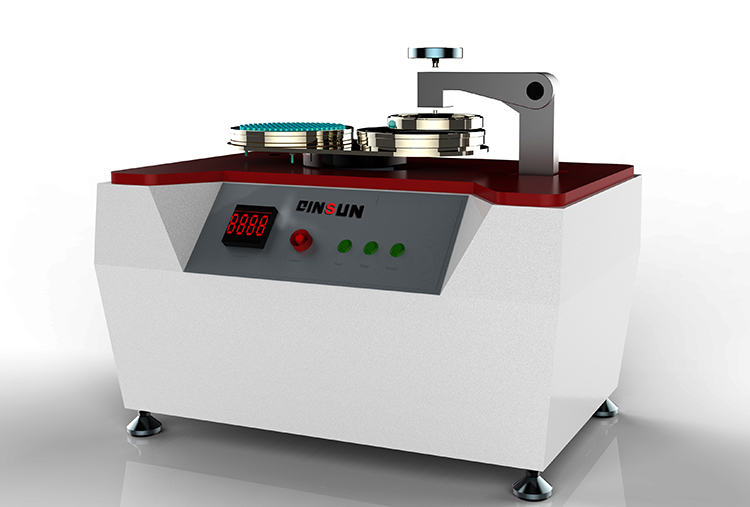

　　仪器展示：



　　2、马丁代尔法

　　原理：在规定压力下，圆形试样以李莎茹（Lissajous）轨迹与待测织物或羊毛织物磨料进行摩擦，经规定的摩擦阶段，采用视觉描述的方式评定试样的起毛起球等级。

　　应用范围：在欧美国家广泛应用，主要用于梭织类面料，也常用于针织面料（毛针织品除外），中国床上用品的起毛起球采用该方法。

　　试样要求：

　　标准：GB/T   4802.2-2008，ISO   12945.2-2000

　　待测试样要求：3个直径（140±0.5）mm的圆形试样

　　磨料类型：待测试样，特殊情况（如装饰织物）用标准羊毛布

　　磨料尺寸：直径（140±0.5）mm的圆形磨料或边长（150±2）mm的方形磨料

　　待测试样：ASTM D 4970-2010，4个直径38mm的圆形试样，直径140mm的圆形磨料，注：磨料的数目应与待测试样的个数对应一致。

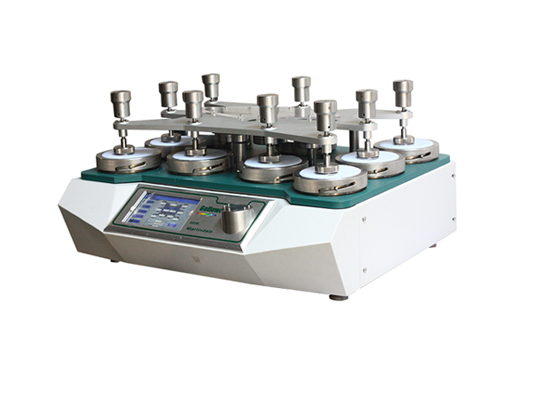

　　仪器展示：

　　3、起球箱法（ICI法）

　　原理：安装在聚氨酯管上的试样，在具有恒定转速、衬有软木的起球箱内任意翻转，经过规定的翻转次数后，对起毛和（或）起球性能进行视觉描述评定。

　　应用范围：在中国、欧盟主要用于毛针织品，日本则针织、梭织面料都用。

　　试样要求：

　　标准：GB/T 4802.3-2008，ISO 12945.1-2000

　　待测试样要求：4个边长125mm的方形试样，

　　磨料类型：其中沿经向、纬向各测试2块试样

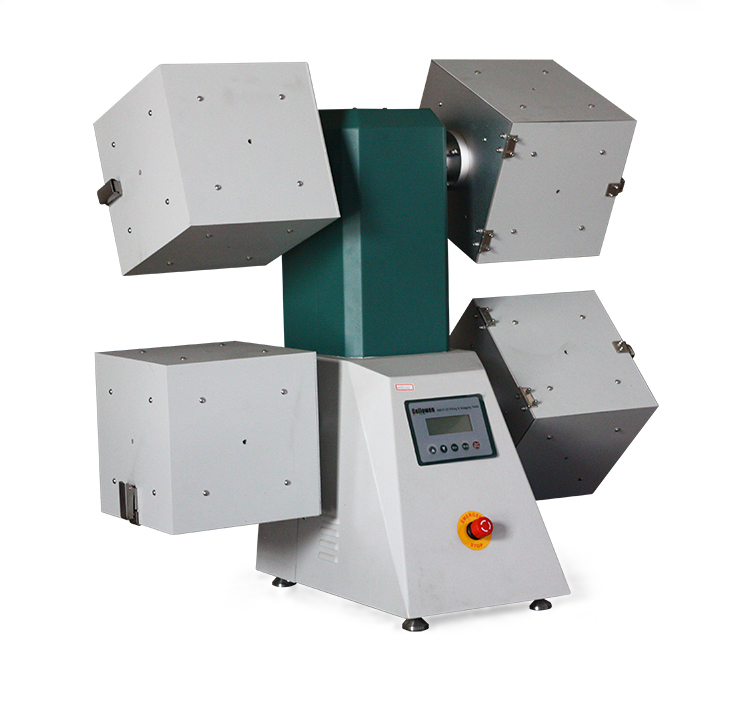

　　仪器展示：
