针焰试验机 -- 天津 xx 电器有限公司合作项目

公司介绍

天津xx电器有限公司坐落于天津产业园区，依托完善的电气产业链配套优势，区位条件优越、物流交通四通八达。公司拥有成熟的实体产品、稳定的供应链体系，以及执行力过硬的销售团队与技术研发团队，可为合作客户提供高品质电气元器件产品、全天候技术答疑支持以及完善的售后维保服务，是天津本地低压电器、电控组件、家电配套电器行业颇具口碑的骨干企业。

项目简介

天津xx电器有限公司主营低压成套电器、家电内置电控元器件、塑胶绝缘结构件、电子配件的研发与生产销售，同步提供产品故障检测、老化验证、零部件维修更换等配套服务；可承接电器可靠性实验室搭建、检测设备布局规划、实验室线路弱电布线一体化工程，专注为电气制造行业打造全流程质量管控解决方案，帮助生产企业筑牢产品安全底线、提升市场合规竞争力。

在新品迭代与质量体系升级过程中，企业亟需一台合规性强、数据精准的针焰试验机，用来模拟电器内部线路短路、元器件过热故障产生的微小针状火焰，考核产品塑胶外壳、绝缘件、接线端子的阻燃抗引燃能力，确保产品满足国家安规强制要求与出口认证标准。通过多轮市场实地考察、设备性能对标、标准条款核对与供应商资质筛选，天津xx电器有限公司最终敲定与上海千实精密机电有限公司达成采购合作，上海千实自主研发生产的针焰试验仪，完全匹配相关国内外针焰测试标准，精准覆盖企业研发摸底、出厂抽检、CCC认证送检全部测试需求。

本次合作落地后，该针焰试验机将正式投入天津xx电器质检实验室使用，可完整记录试样施焰时间、持续燃烧时长、滴落物引燃风险等关键数据，量化评判电器非金属零部件防火安全等级，从源头规避电器使用过程中因内部故障引发的起火隐患。上海千实将同步提供设备上门安装调试、操作人员实操培训、年度校准维护等全链条售后服务，助力天津xx电器完善阻燃可靠性检测能力，进一步夯实产品安全品质，拓宽国内外电器市场供货资质与准入门槛，实现双方互利共赢、长期深度合作。

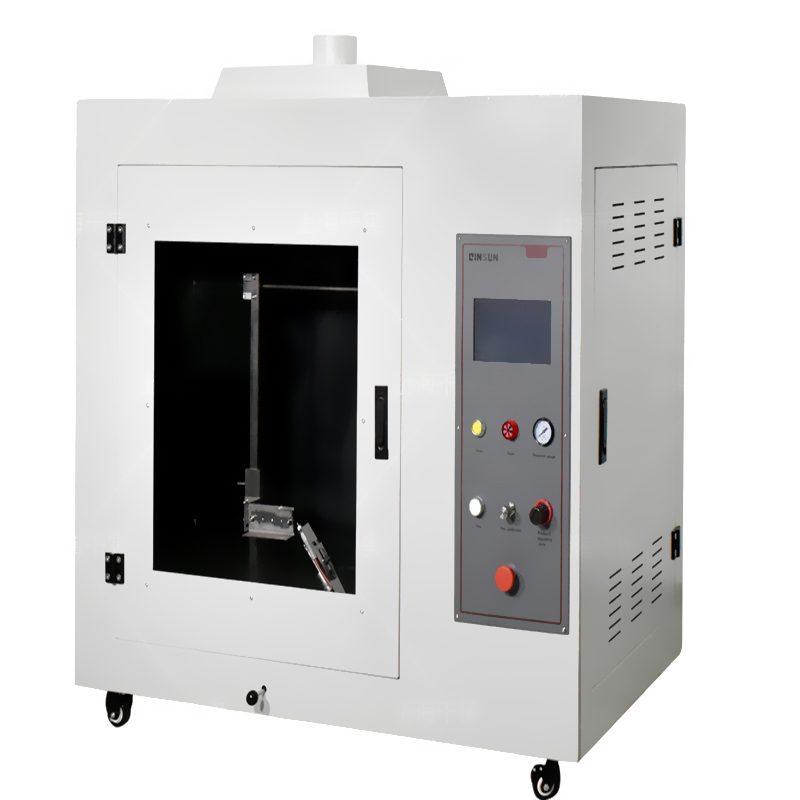

针焰试验机

针焰试验机根据GB4706.1-2005及GB5169.5-2008标准设计，专为模拟电器产品或材料在故障条件下可能产生的小火焰效应。通过模拟火焰引发的着火危险，评估产品的燃烧性能和安全性。设备采用全彩触摸操作显示屏，结合PLC控制系统，具备高自动化，自动点火、自动计时及自动撤回本生灯等功能，确保操作的安全性与精确性。

应用范围：

针焰试验机广泛应用于以下领域：

家电行业：用于家用电器及类似用途电器的燃烧性能测试。

电工电子产品：适用于各类电器产品和元器件的着火危险性评估。

塑料与复合材料：用于塑料、橡胶、纺织品等材料的火焰性能测试。

汽车行业：测试汽车电气系统和内饰材料的燃烧性能。

建筑行业：测试建筑用电气配件及绝缘材料的安全性。

电气元件与设备：包括电缆、插座、开关、接线盒等。

标准化检测机构：为认证、第三方检测及实验室提供可靠的燃烧测试。

适用标准：

针焰试验机符合并参考以下标准：

GB/T 5169.5-2008: 电工电子产品着火危险试验 第5部分：试验火焰 针焰试验方法 装置、确认试验

GB 4706.1-2005: 家用和类似用途电器的安全通用要求

IEC 60695-11-5: 灼热丝与针焰试验方法

GB/T 5169.5-2008: 针焰试验标准

UL 746A: 塑料材料的热性能与燃烧性测试

产品规格：

产品特点：

全彩触摸屏控制：配备七寸全彩触摸屏，操作直观简便，所有功能如点火、计时、排风、照明等均可通过触摸屏一键控制。

自动化程度高：支持自动记录试验时间、自动点火、自动撤回本生灯等，减少人为操作误差。

精准控制：火焰施焰时间和持燃时间可精确控制，火焰高度和气量均可调节，确保高精度测试。

试样调节便捷：试样的上下左右位置可通过触摸屏精确调节，确保试验的高效和精准。

火焰校准装置(选配)：提供火焰温度的精准校准，满足严苛的测试需求。

高安全性：设有自动燃气切断功能及燃气报警系统，确保操作过程中的安全性。

配件及耗材：

测试原理：

针焰试验机通过使用Φ0.5mm的针焰燃烧器，将施加的丁烷气体点燃产生火焰，在规定的时间内施加到试样上，模拟电器产品或材料在故障条件下的小火焰效应。通过调节施焰时间、火焰高度及持燃时间等参数，评估试样在小火焰作用下的着火风险及耐火性。设备自动记录各项数据，确保测试结果的高精度与可重复性。

操作说明：

试样准备：根据需要准备符合尺寸要求的试样，并将试样固定在试样夹具上。

设置参数：通过触摸屏设置所需的施焰时间、持燃时间、火焰高度等参数。

启动试验：按下启动按钮，本生灯自动移动至试样位置并点燃，开始测试。

记录结果：试验过程中的所有时间参数及测试结果将自动记录，并可在触摸屏上查看或存储。

完成测试：试验结束后，本生灯自动返回起始位置，所有测试数据将保存并生成试验报告。

安全注意事项：

请确保气源连接稳定，避免气体泄漏。

在操作过程中，确保触摸屏控制面板清洁，以避免操作不便。

在试验过程中，注意防火措施，避免操作不当引发火灾。

实验流程：

准备试样：将试样固定在夹具内，确保试样不松动。

设置参数：在触摸屏上设置施焰时间、持燃时间、火焰高度等。

启动设备：点击触摸屏上的“启动”按钮，本生灯自动到达试样位置，并开始施焰。

记录数据：试验过程自动记录时间、温度和其他关键参数。

结束试验：试验结束后，设备会自动撤回本生灯并停止计时。
