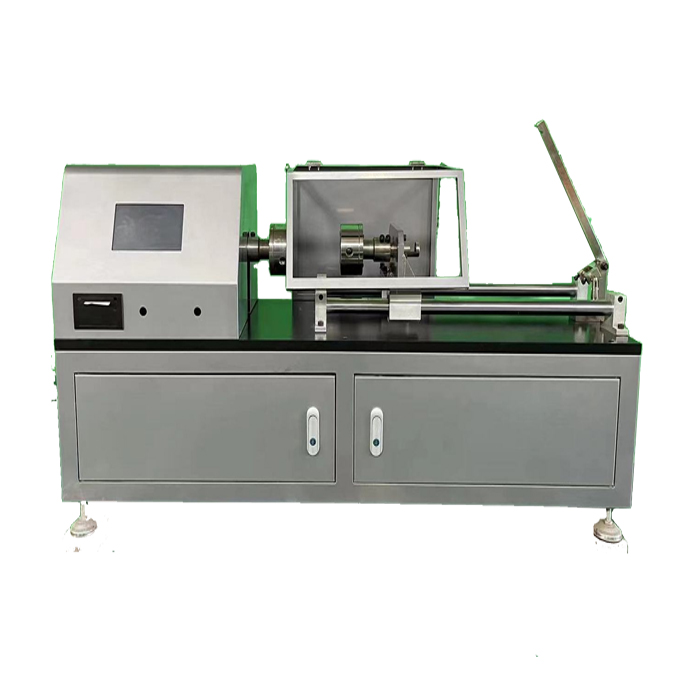

商品名称：金属线材扭转试验机

金属线材扭转试验机适用于测定直径（或特征尺寸）为0.1-14.0mm 的金属线材在单向或双向扭转中承受塑性变形的能力及显示线材表面和内部的缺陷。

根据用户端对产品工艺与使用条件的要求，高强缆索用钢、高附加值车用和高铁用长材产品材料的抗扭性能极其重要。此外，在材料性能表征领域，基于拉伸/疲劳、冲击/断裂等标准化的试验方法，工业界已形成了较为完备的对材料轴向加载研究其强塑性能，以及通过裂纹行为表征断裂韧性的精细化试验体系。而对于材料的扭转韧性，特别是针对10mm以下的桥梁缆索用钢，现有的扭转试验仅能记录扭断圈数等半定量指标，尚处于工艺类试验的阶段。因此，有必要对现有扭转试验机功能理念、加载机构、控制原理等进行突破性的设计，对ϕ10mm以上的长材与10mm以下的缆索线材试样整合，并将扭转试验提升到量化试验的水平。

依据标准:

ISO7800: 2012(E)金属材料线材单向扭转试验方法(英文版)。ISO9649:金属材料线材双向扭转试验方法(英文版)。

ISO4101电梯钢丝绳用冷拉钢丝-技术条件。

ISO7802:2013(E)金属材料线材缠绕试验方法(英文版)。

GB/T239.1-2012《金属材料线材第1部分:单向扭转试验方法》。GB/T239.2-2012《金属材料线材第2部分:双向扭转试验方法》。YB/T5198-2015《电梯钢丝绳用钢丝》公称直径0.15~3.50mm。GB/T20509-《电力机车接触材料用铜及铜合金线坯》。

GB/T3428-架空绞线用镀锌钢线/IEC60888: 2006。GB/T17048-架空绞线用硬铝线/IEC60889。

GB/T4909.4-《裸电线试验方法第4部分:扭转试验》。GB/T4909.7-《裸电线试验方法第7部分:卷绕试验》。GB/T2976-《金属材料线材缠绕试验方法》。

技术参数:

3mm/6mm/10mm线材缠绕试验机

1、检测线材直径0.1mm ~ 3.0mm 0.1mm~6.0mm 0.1mm ~10.0mm

2、两夹头同轴度<0.1mm/1000mm

3、滑动卡具平直度<0.2mm/1000mm

4、两夹头间最大距离300mm 500mm

5、可调扭转速度(r/s )0.1~5 5;3;2;1.5;1;0.5;0.25;0.1;

6、缠绕卷绕速度15 r/min

7、计数分辨值 360°/r

8、夹持钳口硬度HRC55~65

9、扭转拉紧力砝码公称抗拉强度相应力值的2%

10、卷绕加力砝码公称抗拉强度相应力值的5%

11、电源电压220V 50Hz(须可靠接地)

12、载荷机架尺寸(LWH) ~1250x560x1150mm s1900x560x1150mm

13、机器重量心350kg s500kg

设备功能:

线材单向扭转试验线材双向扭转试验线材缠绕试验

线材卷绕试验

金属材料线材、双金属线、复合材料、裸电线等圆截面及异型截面导体(接触线等)单向扭转试验、双向扭转试验、卷绕试验测试及研究。

检测线材在单向扭转、双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。用于公称直径0.1mm~10.0mm金属线材、铜、铝及其合金、复合材料等单向扭转试验检测。

用于公称直径0.1mm ~10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等双向扭转试验检测。

本款线材缠绕试验机适用公称直径或厚度0.1mm ~10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等缠绕性能试验检测、卷绕性能试验检测。

线材围绕规定直径的试棒(芯轴)卷绕规定圈数，以观察线材的表面缺陷。重复卷绕试验或一次性卷绕试验。

镀锌层附着性试验。

扭转、卷绕双位一体。

主要配置:

载荷机架卧式、高刚性、高稳定性1台驱动系统交流调速电机及驱动器1套测控系统微电脑，多功能、易操控1套扭转附具1套

缠绕卷绕附具自随式1套拉紧力砝码精度≤±1%1套防护罩1套

随机工具1套

金属线材扭转缠绕试验机技术资料说明书、装箱单、合格证、服务单1套
