商品名称：火焰传播量热仪（FPA）

产品介绍
火焰传播量热仪（FPA）通过对材料可燃特性的测量来表征在相应规模火场试验中的火的行为，主要测量参数有着火时间、质量损失速率、热释放速率（包括化学热释放速率和对流热释放速率）和烟雾生成速率，测试范围有各种材料、部件和最终产品以及各种聚合物材料，但不适于爆炸性物体。
火焰传播量热仪的试验结果可以评价材料特有的可燃性，为火焰传播速度和火灾发展模型、危险评估、建筑和产品设计以及材料研发提供必要的依据。

产品型号：TTech-ISO12136

符合标准：ISO 12136, ASTM E 2058, FM 4910
一、结构特点
1.1、 19英寸标准机柜一体化设计，美观大方，易于操作；
1.2、 电脑控制整个测试过程;自动点火系统，自动测量燃烧时间；
1.3、 红外加热器，分别由6个500w石英灯组成；
1.4、 4孔陶瓷管点火器；
1.5、 不锈钢冷水槽；水流量为2.0L/min; 入口水温度不超过20℃；
1.6、 称重系统-质量测量通过应变仪测压元件测试，精度可达 0.1g。装有迅捷电子称重部件，机械停止装置可避免移动造成损害，给出稳定结果，保证仪器长寿；称量范围0~3kg。

二、点火系统
2.1、 10kV 火花点火器，装有安全停火装置。点火器通过连接到关闭机制的杠杆进行自动定位
2.2、系统自动点火；自动计时；自动断气熄火；
三、排气系统
3.1、由轴流风机、不锈钢排烟管、扩散板、集烟罩、排气管、孔板流量计及温度计组成；
3.2、 不锈钢制作，延长寿命。包括罩子，气体样品取样针，排风扇（流量可调，0g/s 至50g/s，精度至少为 0.1g/s），以及孔板流量测试器（热电偶和差压传感器）。常见测试一般为 24 l/s。
四、气体取样系统
4.1、 包括环形取样器、吸气泵，微粒过滤器、冷阱、排气阀、水分过滤器及CO2过滤器；
4.2、三级过滤器；过滤精度0.5um；
4.3、冷冻冷阱; 压缩机空调制冷系统；控制温度0~5℃；
4.4、吸气泵，流量:33L/min，真空度: 700 ㎜Hg，压力: 2.5 bar；
4.5、干燥筒；过滤水分及杂质；
4.6、流量控制器； 控制吸气流量；
4.7、取样器有12个小孔与气流方向相反；内装烟尘过滤器；距集烟罩685mm处；
五、测量系统
5.1、顺磁氧分析器，量程0-25%之间;进口英国仕富梅氧传感器；线性响应；
5.2、 用激光系统测量烟密度，使用光电二极管，0.5 mW 氦氖激光，主要及备用光电探测器。同时备有定位支架和0.3，0.8中性密度过滤器用于校准 （选配）；
5.3、通过高精度承重传感器对试品材料的试验过程重量变化时进行测量。测试范围0-2000g，分辨率0.01g。实际要求试品重量<500g；
5.4、控温系统：PID控温,测量辐射锥温度的热电偶3支,直径1mm； 两配一只1mm铠装热电偶测量孔板上方100mm处温度；
5.6、排气流量： 通过排烟管道上内径为57mm±1mm的锐缘板孔两侧压差配合微压差变送器计算得出；并与控制系统相连，实现风速自动控制；位于风机上方350mm处。
六、校准系统
6.1、 美国进口Metherm热电堆式热流计-用于设定对样品表面的辐射水平；并配有水冷却系统，安全保护热流计。设计量程0^100k W/m2, 热流计的准确度为士3% ，重复性为士0.5%；
6.2、 燃烧器校正系统-校准仪器测试出的热释放率，使用 99.5% 纯度的甲烷；甲烷质量流量计精确控制甲烷流量；
6.3、配备水冷系统；用于对进口热流计工作时冷却。
七、用户操作系统
7.1、实验仪器专用Labwiew控制系统，界面友好，易于操作，控制精准；
能够：显示仪器状态；校准仪器和储存校准结果；收集测试数据；计算所需参数；按标准要求方式显示结果；多个测试取平均数值；
7.2、上位机通过RS485接口通讯模块与可编程控制器通讯链接，进行数据传送和动作控制；
7.3、PID温度控制模块与功率调整模块进行链接，通过可编程控制器控制进行恒温调节；
7.4、信号采集处理模块与风量电路控制模块进行链接，通过可编程控制器逻辑计算输出，智能调节预置的风速；机械转动模块与可编程控制器的I/O口进行链接，控制转动机构的关闭状态；
7.5、箱体的玻璃方便地实现测试项目的开始、测试过程的控制、测试参数的设置、各类测试数据通过传感器采样输送到电脑，电脑自动运算和处理后可以存储或打印成表格（曲线图）。软件可自动按温度曲线程式控制，并自行纪录炉温、炉压、试品背温等数据；
7.6、系统提供查询功能。系统对测试样品自动将其编号和温度曲线、数据存入系统内的数据库；并可输入被测样的编号、测试日期等进行查询；
7.7、燃气分析仪可精确测量燃气中O2，CO，CO2的浓度，精确度为 0.02%。
八、技术参数
8.1、热电堆式热流计，设计量程0^100k W/m2，热流计的准确度为士3% ，重复性为士0.5%；
8.2、样品称量范围 0～2000g；精度：0.1g；
8.3、顺磁性氧气分析器，浓度范围0～25％，氧分析仪应呈线性响应，英国仕富梅氧传感器；10%~90%响应时间小于12s。输出噪声不超过50ppm；测量值重现性低于100ppm；
8.4、红外线CO2分析器 CO2范围：0～10％；准确度±0.01%；
8.5、排风扇 流量0～50g/s可调，精度0.1g/s；
8.6、压缩机原理：冷阱: 0~5度；
8.7、进口隔膜泵，流量率:33 l/min；
8.8、探测器色度标准精确度±5%，输出线性度（透过率）<1%，绝对透过率<1%。
九、测试数据:
9.1、临界热流
9.2、热流反应计（TRP）
9.3、燃烧有效热能
9.4、化学和对流热释放率
9.5、火焰蔓延指数（FPI）
9.6、烟气生成率

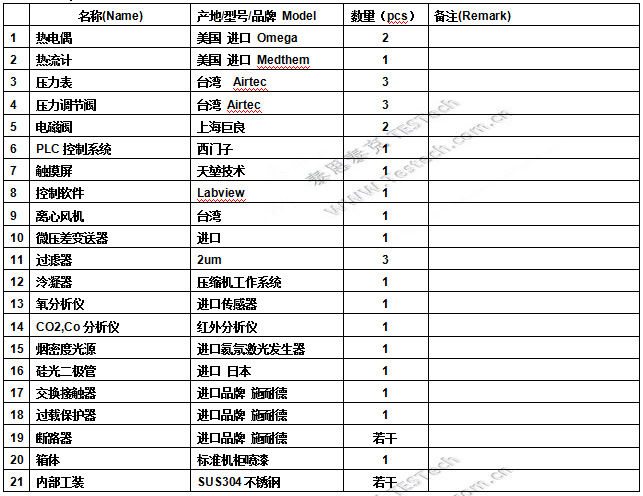

十、关键零件配置表：
