产品详情
IEC 63180 红外和微波感应性能测试假人是一套用于对红外(PIR)及微波雷达感应类产品进行标准化、可重复性能测试的综合测试系统。该系统通过模拟人体尺寸、运动行为及体表热辐射特性，在受控空间内对感应产品的探测距离、角度覆盖范围及触发稳定性进行定量测试，适用于实验室条件下的功能验证与性能对比。
应用范围：
结合红外与微波感应产品主流测试需求及同行测试方案，该系统可应用于以下产品和场景：
红外感应灯(PIR 感应灯)；
微波雷达感应灯；
红外与微波复合型感应灯；
室内外智能照明感应装置；
智能安防人体感应模块；
楼宇自动化感应控制器；
智能家居感应开关与感应模块；
感应产品研发阶段的性能验证；
生产一致性测试与型式试验。
测试标准：
GB/T 17743(电气照明设备电磁兼容)
GB/T 24824(红外探测器通用技术条件，相关条款参考)
IEC 63180(红外和微波感应设备性能测试方法)
IEC 60598(灯具相关测试，感应功能辅助验证)
IEC 62386(智能控制系统，相关功能验证参考)
产品规格：
模拟人体机器人部分
| 项目 | 技术参数 |
|---|---|
| 总高度 | 1.8 m（含移动平台） |
| 移动方式 | 万向四轮移动底盘 |
| 移动速度 | 1 m/s |
| 移动方向 | 直线 / 45° 斜向 |
| 运动步距 | 0.5 m / 1 m 可调 |
| 表面温度范围 | 30 ～ 40 ℃ 可调 |
| 温度均匀性 | 体表均匀加热 |
| 加热部位 | 头部、胸部 |
| 供电方式 | 内置可充电电池 |
| 续航能力 | 满足连续整天测试 |
| 控制方式 | 遥控 / 软件联动控制 |
升降转动台部分
| 项目 | 技术参数 |
|---|---|
| 升降范围 | 1 ～ 5 m |
| 升降步距 | 0.5 m |
| 转动角度 | 0 ～ 360° |
| 转动精度 | 5° / 10° 可调 |
| 安装方式 | 壁装 / 吸顶灯安装 |
| 结构材料 | 低金属含量设计 |
| 移动方式 | 万向轮底座 |
| 控制方式 | 遥控 / 软件控制 |
产品特点：
符合 IEC 63180 的标准化测试构型
测试点位基于径向与圆周交叉布置，便于建立感应覆盖图谱。
可重复的人体运动仿真
机器人运动路径、速度、停顿时间均可精确控制，消除人为因素。
人体热辐射真实模拟
头部与胸部恒温加热，模拟人体红外辐射特征，适用于 PIR 测试。
红外与微波通用测试平台
移动结构与材料设计兼顾微波测试要求，减少金属干扰。
模块化系统架构
机器人、升降转动台与软件可独立或联动使用，便于升级扩展。
配件及耗材：
| 名称 | 说明 |
|---|---|
| 模拟人体机器人 | 含移动底盘与加热系统 |
| 可拆卸备用电池 | 快速更换 |
| 遥控器 | 机器人与升降台控制 |
| 升降转动台 | 含旋转电机与升降机构 |
| 感应灯安装治具 | 壁装 / 吸顶通用 |

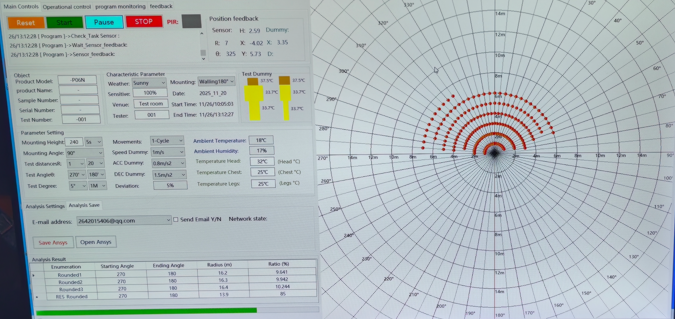

| 控制软件 | 数据采集与结果导出 |
| 电源充电器 | 电池充电 |
| 通信线缆 | 软件联动使用 |
测试原理：
系统通过模拟人体在感应产品探测区域内的受控运动行为，使感应器在不同距离、角度及高度条件下接受稳定且一致的人体刺激信号。
机器人在预设路径上运动，同时升降转动台改变被测产品的安装高度与方向。软件在检测到感应产品触发信号后，自动记录对应的空间位置参数，从而形成完整的感应性能分布数据。
操作说明：
测试前应确认机器人电池电量满足完整测试周期；
加热系统需提前预热至设定温度并保持稳定；
微波测试时应避免环境中存在大面积金属反射体；
升降与转动过程中禁止人员进入测试区域；
不同感应产品应按对应标准选择模式一或模式二测试。
实验流程：
模式一(直线运动测试)
机器人位于中心原点(5 m 中心线)；
启动后移动至中心线一端；
以 1 m/s 沿 5 m 直线运动至另一端；
完成后返回中心原点或按设定往返循环；
软件记录各距离触发点。
模式二(角度覆盖测试)
机器人从中心原点移动至 ±45° 起点；
沿箭头方向移动 3 m 后停顿；
按 45° 转向移动至另一测试线起点；
停顿时间 5 ～ 60 s 可调；
循环执行并记录感应触发角度与距离。
联动测试流程
升降台升至指定高度；
转动台转至设定角度；
软件触发机器人执行模式一或模式二；
自动记录触发点位；
全部测试完成后生成测试报告并导出数据。
